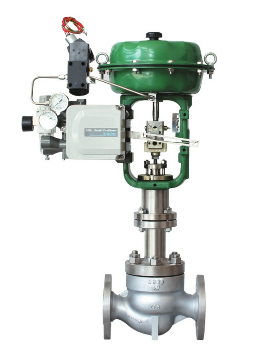

10T波纹管密封调节阀


10T系列波纹管密封套筒调节阀，采用套筒导向，压力平衡式阀芯，适用于压差较大的场合。利用平衡密封环代替上阀座，使传统的套筒双座阀结构变为套筒单座结构，这一改进大大提高了套筒阀的泄漏等级。阀盖处采用波纹管加填料双重密封，从根本上杜绝了介质外漏的可能性。该类型调节阀适用于有毒或者珍贵介质的流量压力控制。

阀芯利用压力平衡式结构，启闭力小通过较小的执行机构推力就能控制高压差的工况。密封性能好、允许压差大。套筒导向，导向面积大，稳定性好，结构紧凑，可以快速在线更换阀内件，维修效率高，节约人力和时间。平衡式阀芯结构确保所需的执行机构推力最小。

控制阀参数说明：

阀内件特点：	套筒导向型平衡内件结构平衡密封环结构
阀体类型：	直通式 / 角式
阀盖形式：	波纹管型
流量特性：	等百分比线性快开
口径范围：	DN40-400（1.5”-16”）
压力等级：	PN1.6、4.0、6.3Mpa（ANSI 150、300、600LB）
泄漏等级：	ASME B16.104 Ⅴ（标准型金属阀座） ASME B16.104 Ⅵ（切断型软阀座）
管道连接方式：	法兰式对焊式
适用温度范围：	-30° ～ 260°
执行机构类型：	气动薄膜式执行机构气动活塞式执行机构电动执行机构
