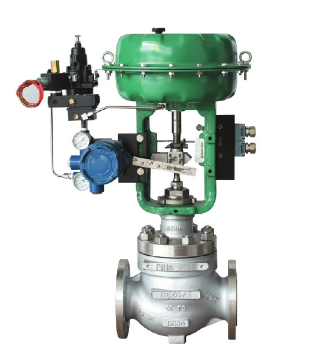

10D系列多孔式调节阀


10D系列多孔式低噪音调节阀，采用套筒导向，压力平衡式阀芯。是一种动态稳定性好，适合于苛刻工况的高性能控制阀。因为工况压差较大介质的流速快对阀内件产生严重的冲蚀破坏的同时会产生很大的噪音。于是我们将窗口式的标准套筒改成多孔式套筒，对于液体一般流向是从阀门高进低处，通过多孔节流使介质在套筒内部碰撞，消耗内能降低流速。而对于气体介质一般采用低进高出，使气体介质通过多孔套筒的节流之后在阀座后面有一个体积的膨胀，从而把介质的压力降下来降低流速。10D00系列调节阀与10T00系列相比除了套筒改为多孔式之外其他零部件都是可以互换使用的。

控制阀参数说明：

阀内件特点：	套筒导向型平衡内件结构平衡密封环结构（常温）金属密封环结构（高温）
阀体类型：	直通式 / 角式
阀盖形式：	标准型散热型
流量特性：	等百分比线性快开
口径范围：	DN40-400（1.5”-16”）
压力等级：	PN1.6、4.0、6.3Mpa（ANSI 150、300、600LB）
泄漏等级：	ASME B16.104 Ⅴ（标准型金属阀座） ASME B16.104 Ⅵ（切断型软阀座）
管道连接方式：	法兰式对焊式
适用温度范围：	-30° ～ 260°（平衡密封环结构） -196° ～ 550°（金属密封环结构）
执行机构类型：	气动薄膜式执行机构气动活塞式执行机构电动执行机构
