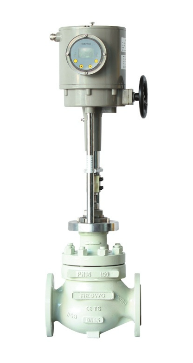

10S系列多孔式调节阀


10S系列多级降压调节阀，采用套筒导向，压力平衡式阀芯。该系列调节阀主要适用于压差大，工况产生闪蒸、空化的场合。根据参数的不同设计多个不同的降压笼套组成一个多级降压内件，根据不同的工况设计的笼套，保证消除阀门的闪蒸、空化现象。介质从接触第一只笼套开始节流，通过多次节流将进口的高压差逐步的降低下来，这样有效的保证了介质在阀门中流动时，压力始终在其饱和蒸汽压之上，也就消除了产生闪蒸、空化现象的可能，延长了恶劣工况中调节阀的使用寿命。

控制阀参数说明：

阀内件特点：	套筒导向型平衡内件结构平衡密封环结构（常温）金属密封环结构（高温）
阀体类型：	直通式 / 角式
阀盖形式：	标准型散热型
流量特性：	等百分比线性快开
口径范围：	DN40-400（1.5”-16”）
压力等级：	PN1.6、4.0、6.3Mpa（ANSI 150、300、600LB）
泄漏等级：	ASME B16.104 Ⅴ（标准型金属阀座） ASME B16.104 Ⅵ（切断型软阀座）
管道连接方式：	法兰式对焊式
适用温度范围：	-30° ～ 260°（平衡密封环结构） -196° ～ 550°（金属密封环结构）
执行机构类型：	气动薄膜式执行机构气动活塞式执行机构电动执行机构
