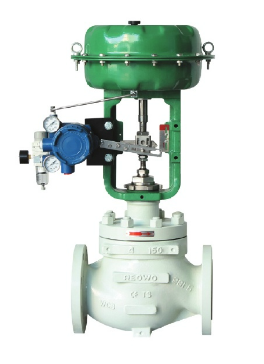

10P系列单座调节阀


10P系列单座调节阀，采用顶部导向不平衡式结构，高强度、重载荷、S型流道、压降损失小、流量系数大、可调范围广、流量特性精度高。该类型调节阀适用于工况压差较小的场合，关闭严密，适用于对介质流量或者压力的调节。

阀笼采用压紧阀座设计，解决了传统的螺纹拧入式阀座拆卸困难，泄漏量大等问题，延长了使用寿命。采用流开式设计，介质趋向于阀门开启的方向，小开度可控性好，流量特性畸变小。根据工况要求可选择降噪音、抗气蚀的特殊阀笼。

控制阀参数说明：

阀内件特点：	顶部导向型不平衡内件结构快拆式结构
阀体类型：	直通式角式
阀盖形式：	标准型散热型低温型波纹管型
流量特性：	等百分比线性快开
口径范围：	DN15-200(1/2”-8”) (微小流量调节阀DN1-DN10)
压力等级：	PN1.6、4.0、6.3Mpa（ANSI 150、300、600LB）
泄漏等级：	ASME B16.104 Ⅴ（标准型金属阀座） ASME B16.104 Ⅵ（切断型软阀座）
管道连接方式：	法兰式对焊式
适用温度范围：	-196°～ 550°
执行机构类型：	气动薄膜式执行机构气动活塞式执行机构电动执行机构
