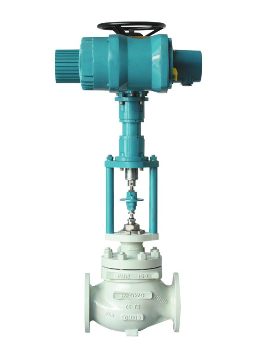

10Q系列先导式切断阀


10Q系列先导式切断阀，采用套筒导向，压力不平衡式阀芯，适用于压差较大的切断场合。阀芯、阀座表面进行堆焊硬质合金保证阀门的长期运行稳定。对于介质温度高、压差大工况的切断，我们为此特殊设计了双阀芯泄压式切断阀。该类型阀内件采用双阀芯结构，流关式设计。阀门在开启时，先打开小阀芯，小阀芯受力面积小因此开启的作用力较小，在小阀芯开启之后阀后的压力得到了释放，作用在大阀芯上的压差就大大减小，只要通过较小的执行机构作用力就能开启大阀芯。这种结构的阀内件能很好的满足高压差场合的切断。

控制阀参数说明：

阀内件特点：	套筒导向不平衡内件快拆式压笼结构双阀芯先导式结构
阀体类型：	直通式角式
阀盖形式：	标准型散热型
流量特性：	快开
口径范围：	DN100-400(4”-16”)
压力等级：	PN1.6、4.0、6.3Mpa（ANSI 150、300、600LB）
泄漏等级：	ASME B16.104 Ⅴ（标准型金属阀座）
管道连接方式：	法兰式对焊式
适用温度范围：	-196° ～ 550°
执行机构类型：	气动薄膜式执行机构气动活塞式执行机构电动执行机构
