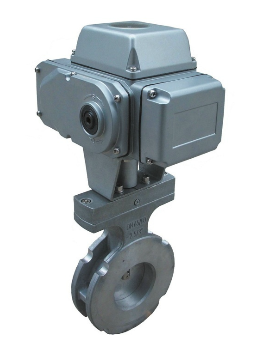

70S系列低负载蝶阀


70S系列低负载蝶阀，采用中线结构的金属端面密封设计。金属密封座围绕在阀板周围，这种结构可以实现阀座的泄漏量。该系列蝶阀结构简单，重量轻，制造工艺成熟，维修方便，适用于低压工况的流量、压力控制，同时能够使用于很高温度的流体；在钢铁、建材、石化、电站等工业部门有着广泛的使用。

控制阀参数说明：

阀内件特点：	中线结构金属端面阀座（后座式）
阀体类型：	直通式
阀盖形式：	标准一体式
流量特性：	近似等百分比
口径范围：	DN50-3000(2”-120”)
压力等级：	PN1.0、1.6Mpa（ANSI 150LB）
泄漏等级：	ASME B16.104 Ⅲ（标准型阀座）
管道连接方式：	对夹式法兰式
适用温度范围：	-30° ～ 550°
执行机构类型：	气动活塞式执行机构电动执行机构蜗轮手动
