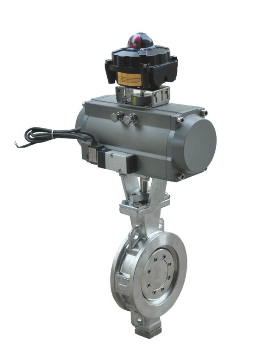

70D系列三偏心蝶阀


70D系列三偏心硬密封蝶阀，采用三偏心结构设计，阀板在开启与关闭全行程范围内均与阀座无摩擦，消除了旋转类控制阀因阀座开启，关闭造成阀座磨损而引起的泄露。阀座采用多层次结构，利用金属与非金属材料的结合构成密封面。在高温、低温工况下均表现良好。该系列蝶阀使用寿命长；密封性能卓越，适用于工业过程控制中的几乎所有的气体与液体的调节与切断运用。

控制阀参数说明：

阀内件特点：	三偏心结构多层次密封阀座硬密封
阀体类型：	直通式
阀盖形式：	标准一体式
流量特性：	近似等百分比
口径范围：	DN50-1000(2”-40”)
压力等级：	PN1.6、4.0、6.3Mpa（ANSI 150、300、600LB）
泄漏等级：	ASME B16.104 Ⅵ（标准型阀座）
管道连接方式：	对夹式法兰式
适用温度范围：	-30° ～ 550°
执行机构类型：	气动活塞式执行机构电动执行机构蜗轮手动
