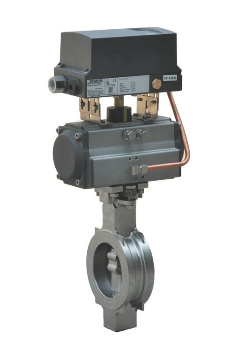

70E系列高性能蝶阀


70E系列高性能蝶阀，采用双偏心结构设计。阀轴双偏离阀体结构中心，同时结合阀板圆弧密封面设计，使阀板在打开时迅速脱离密封座，以减小密封面的摩擦力，阀板在关闭时具有良好的密封性能。中心自定位密封阀座结构设计结合独特的阀座补偿密封设计，使阀座密封得到有效补偿的同时减少开启、关闭时的摩擦力，大大减小阀门的操作力，有效提高了蝶阀的控制精确度。该系列蝶阀密封性能稳定可靠，使用寿命长。适用于一般腐蚀性气体，液体介质的调节和切断使用。

控制阀参数说明：

阀内件特点：	双偏心结构补偿式密封阀座板圆弧面密封
阀体类型：	直通式
阀盖形式：	标准一体式
流量特性：	近似等百分比
口径范围：	DN50-1000(2”-40”)
压力等级：	PN1.6、4.0（ANSI 150、300LB）
泄漏等级：	ASME B16.104 Ⅵ（标准型阀座）
管道连接方式：	对夹式法兰式
适用温度范围：	-30° ～ 250°
执行机构类型：	气动活塞式执行机构电动执行机构蜗轮手动
