Z540H、Z540Y、Z540W齿轮闸阀


【产品说明】

Z540H、Z540Y、Z540W齿轮闸阀：锥齿轮驱动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为堆焊合金(Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R)、不锈钢(Z540W-16P~160P Z540W-16R~160R)，公称压力 PN16~PN160，阀体材料为碳素钢(Z540H-16C~160 Z540Y-16C~160)、铬钼合金钢(Z540Y-16I~160I)、不锈钢(Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R)的闸阀。

【性能参数】

齿轮闸阀型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z540H-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16I-160	16~160	1.6~16.0	≤550	蒸汽、油品
Z540W16P-40P	16~40	1.6~4.0	≤150	弱腐蚀性介质
Z540Y-16P-160P	16~160	1.6~16.0	≤150	弱腐蚀性介质
Z540W-16R-40R	16~40	1.6~4.0	≤150	腐蚀性介质
Z540Y-16R-160R	16~160	1.6~16.0	≤150	腐蚀性介质
Z540Y-16PⅠ~40PⅠ	16~40	1.6~4.0	≤650	热烟气等
Z540Y-16PⅡ~0PⅡ	16~40	1.6~4.0	≤650	热烟气等

【零件材料】

阀体、阀盖、闸板	阀杆	密封面	填料
碳素钢	碳素钢	堆焊铁基合金	石棉石墨或柔性石墨
		堆焊铁基合金
铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
		堆焊硬质合金	柔性石墨
铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料	聚四氟乙烯
		堆焊硬质合金
铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	柔性石墨

【结构示意图】

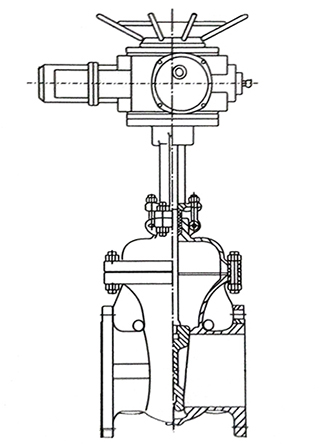

齿轮闸阀结构示意图
