Z41H、Z41Y铸钢闸阀


【产品说明】

Z41H、Z41Y铸钢闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为硬质合金，压力级 150(Lb)~600(Lb)，阀体材料为碳素钢(Z41Y-150(Lb)~600(Lb) )、铬钼钢(Z41Y-300(Lb)I Z41Y-400(Lb)I)、不锈钢(Z41Y-150(Lb)P~600(Lb)P Z41Y-150(Lb)R~600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R)的美标闸阀。

【结构简图】

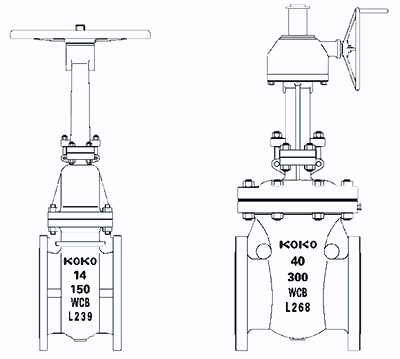

铸钢闸阀结构图

【性能参数】

铸钢闸阀型号	压力级(Lb)	适用温度/℃	适用介质
Z41Y-150(Lb)~600(Lb)	150~600	≤425	水、蒸汽、油品等
Z41Y-150(Lb)P~600(Lb)P	150~600	≤150	硝酸等腐蚀性介质

【零件材料】

铸钢闸阀型号	材料
铸钢闸阀型号	阀体、阀盖	阀杆	闸板	填料、垫圈
Z41Y-150(Lb)~600(Lb)	WCB	2Cr13	WCB	V形聚四氟乙烯、柔性石墨环、柔性石墨缠绕垫、聚四氟乙烯片
Z41Y-150(Lb)P~600(Lb)P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	ZG1Cr18Ni9Ti	V形聚四氟乙烯、柔性石墨环、柔性石墨缠绕垫、聚四氟乙烯片
