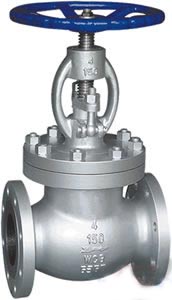

J41H、J41Y、J41F美标截止阀


【阀门用途】

J41H、J41Y、J41F美标截止阀系列产品由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。石油、化工、制药、化肥、电力行业等各种的工况上，截断或接通调节管路介质。

【产品特点】

1、美标截止阀结构合理、密封可靠 ;

2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长 ;

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能 ;

4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要;

5、阀芯可根据需要做承切断型和调节型。

【常见型号】

常见的美标截止阀型号有：J41H、J41Y、J541H、J541Y、J941H、J941Y、J61H、J61Y、J561H、J561Y、J961H、J961Y等。

【执行标准】

设计规范标准： BS1873

结构长度标准： ASME B16.10

法兰连接标准： ASME B16.5

对焊端连接标准：ASME B16.25

试验与检验标准：API 598

【结构简图】

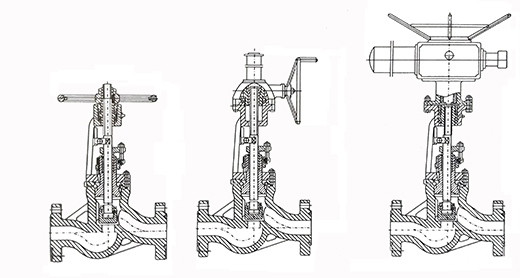

美标截止阀结构示意图

【性能参数】

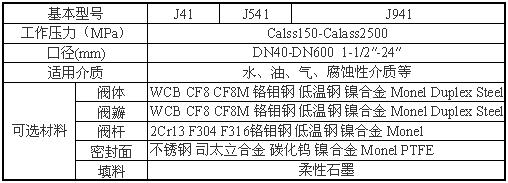

美标截止阀性能参数图
