【产品用途】

D63H、D363H、D663H、D963H型 PN10~PN100三偏心焊接硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

【公称通径】

主要有：dn80、dn100、dn125、dn150、dn200、dn250、dn300、dn350、dn400、dn450、dn500、dn600、dn700、dn800、dn900、dn1000、dn1200、dn1400、dn1600、dn1800、dn2000、dn2200、dn2400、dn2600、dn2800、dn3000。

【产品特点】

1、三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。

2、由扭矩产生弹性密封。

3、巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。

4、体积小、重量轻、操作轻巧、便于安装、连接可靠。

5、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。

6、更换零件材质可适用于各种介质，并可进行衬里防腐(衬F46、GXPP、PO等)。

【执行标准】

设计规范： GB/T 12238 API609

结构长度： GB/T 12221 API609 ASME B16.10

法兰连接： GB/T 9113 API609 ASME B16.5 ISO5752

试验与检验：GB/T 13927 API598

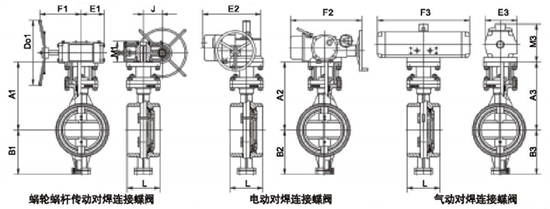

【结构示意图】

【性能参数】
