【产品用途】

D72F、D372F、D672F、D972F型PN10~PN100的双偏心对夹蝶阀也叫作高性能对夹蝶阀，主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。双偏心结构是在设计时将阀轴偏离密封面中心线，形成第一个偏心；轴稍稍偏离管路中心线，形成第二个偏心；偏心的目的：使碟板开至大约20°之后，阀座与密封圈之间脱离，从而减少摩擦。

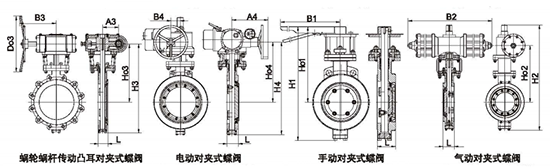

【结构示意图】

【阀门型号】

常见的双偏心对夹蝶阀型号有：d372f-10、d372f-16、d372f-25、d372f-40、d372f-64、d372f-100、d672f-10、d672f-16、d672f-25、d672f-40、d672f-64、d672f-100、d972f-10、d972f-16、d972f-25、d972f-40、d972f-64、d972f-100等。

【产品特点】

1、设计合理，结构紧凑，对夹连接，重量轻，装拆容易，便于维修。

2、采用偏心结构，减少密封圈的摩擦，延长阀门使用寿命。

3、全密封,泄漏为零。可以用于超高真空工况。

4、更换阀板密封圈、蝶板，转轴等材质，可适用多种介质和不同温度。

【执行标准】

设计规范： GB/T 12238 API609

结构长度： GB/T 12221 API609 ASME B16.10

法兰连接： GB/T 9113 API609 ASME B16.5 ISO5752

试验与检验：GB/T 13927 API598

【性能参数】
