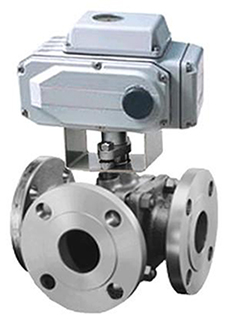

三通球阀


【阀门用途】

三通球阀适用于在对腐蚀或非腐蚀性液体、气体、粉末介质实现切换、混合和分流;开闭过程中，流路通畅减小了压力损失，操作省力、维修方便;五种流向类型满足不同工艺要求，可进行手、气动、电动控制。

【常见型号】

三通球阀常见的型号有：q44f、q45f、q644f、q645f、q944f、q945f等。

【阀门特点】

1、阀座可设计成四面座浮动球和固定球，流态稳定，密封可靠;

2、三通球阀结构可设计成侧装式和顶装式，双向密封设计;流向切换绝无串流;

3、防飞出阀杆设计;

4、防静电设计;

5、两位(开和关位置)锁定设计。

【执行标准】

设计规范： GB/T 12237 API 6D API 608 BS 5351

结构长度： GB/T 12221 ASME B16.10

法兰连接： GB/T 9113 ASME B16.5

试验与检验：GB/T 13927 API 598 API 6D

【结构图片】

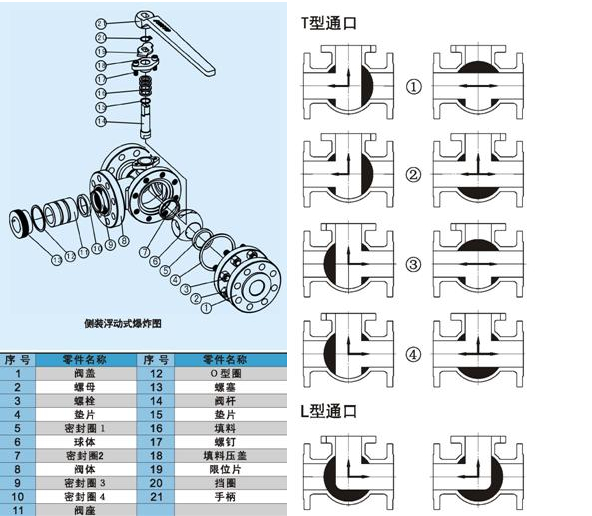

三通球阀结构图
