Q341F不锈钢涡轮法兰球阀


【产品说明】

Q341F不锈钢涡轮法兰球阀：蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强 PTFE塑料(Q341F)、金属堆焊钴基(Q341Y)，公称压力 PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。

【性能参数】

不锈钢法兰球阀型号PN工作压力 /MPa适用温度 /℃适用介质
Q341F-16C161.6≤180水、气、油
Q341F-25252.5
Q341F-40404.0
Q341Y-16C161.6≤425水、气、油含颗粒介质
Q341Y-25252.5
Q341Y-40404.0
Q341F-16P161.6≤180硝酸类
Q341F-25P252.5
Q341F-40P404.0
Q341Y-16P161.6≤450水、气、油含颗粒介质
Q341Y-25P252.5
Q341Y-40P404.0
Q341F-16R161.6≤180硝酸类
Q341F-25R252.5
Q341F-40R404.0
Q341Y-16R161.6≤450水、气、油含颗粒介质
Q341Y-25R252.5
Q341Y-40R404.0

【执行标准】

设计、制造标准：GB/T12273
结构长度标准：GB/T12221
连接法兰标准：JB/T9.1~79.4、GB/T9113.1~9113.4
阀门检查和试验标准：ISO5208

【零件材料】

阀体阀杆密封面填料
WCB

2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

PTFE、增强 PTFEPTFE
金属堆焊钴基柔性石墨
CF8304PTFE、增强 PTFEPTFE
金属堆焊钴基柔性石墨
CF8M316PTFE、增强 PTFEPTFE
金属堆焊钴基柔性石墨


【结构示意图】

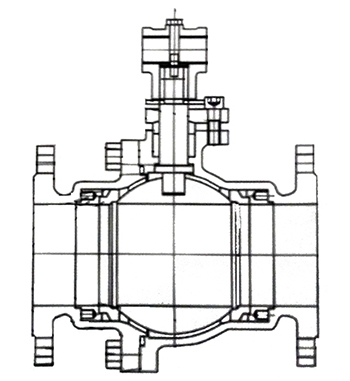

不锈钢涡轮法兰球阀结构示意图
